2017/07/04【Value Decayによるスケール制御】

部屋を整理してたら、途中で断念したリグを書き記したルーズリーフが見つかり、Value Decayが使えそうな匂いを漂わせていたので、コイツの答えをハッキリさせようと思いました。

Value DecayはExpressionビルダーに含まれる関数で、このExpressionを適用するとJカーブのような曲線モーションを作る事が出来ます。
以前、それを利用して折り紙を折るリグを作ったりしましたが、今回はそれとは別で、【親アイテムに影響されない子アイテムのスケール維持】を実現していきます。

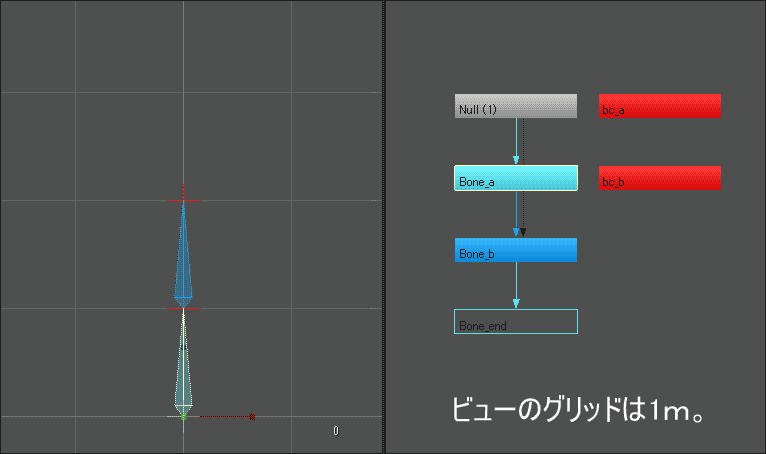

【こういうのが作りたかった。】
 gifクリック。

既に実現したものになりますが、Bone_bに以下のExpressionを入力しています。


exp( ( log([Null (1).Bone_a.Scale.Z]) *-1) )


しかし、Expressionを適用した子ボーンbを直接H・P回転するとボーンの形状が歪んでしまう為、これをExpression用のボーンとし、新たに追加した子ボーンをBone_bとして利用します。

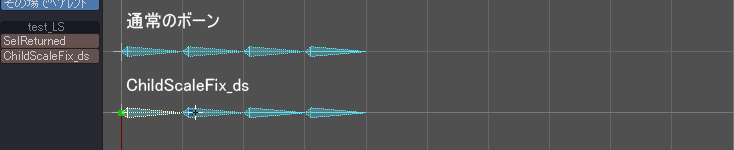

【ChildScaleFix_ds.ls】


このリグをクイックに作成する為に、Lスクリプトで自動生成するものを作りました。

(現在はボーンのみ対応。オブジェクトアイテムでも利用出来るようにする予定です。)

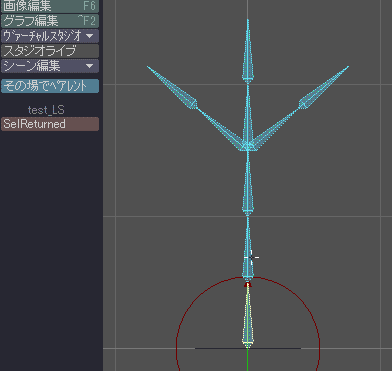

【SelReturned.ls】


ツリー状にExpressionを(スクリプトで)適用させるのに必要なアイテム選択方法として「SelReturned.ls」を作りましたが、今回のやつでは不要になりました。
ストレッチや遅延リグを作る際には必要になってくるので無駄ではないと思いますが…。

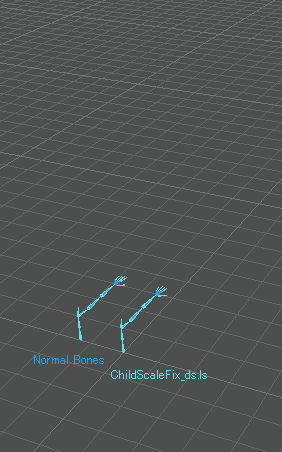

【使用例と比較】


腕の伸び縮みに対し、手のボーンのスケールはそのまま。ろくろ首の頭の大きさをそのままにしたいとか、スケールの影響を受けたくない子ボーンに有効な方法だと思います。

ボーンの親子関係を気にしないなら、アイテム階層を変更して、「アイテムと同じ」で制御すれば同じような事が簡単に出来ますけど、この方法なら親から子への階層ツリーを崩さず、シンプルでスマートな制御方法になると思います。



おしまい。
…何か、前はちゃんとgifアニメが再生されてたんですが、いちいち画像をクリックしないと見れないようです。
僕の環鏡だけでしょうか?
